Deze pagina gaat over het bouwen van het gebouw aan de nijverheidsweg 31-39 te Schagerbrug door Arjan Ligthart

In 2001 heb ik plannen gemaakt voor een nieuw gebouw en deze plannen heb ik zelf met de computer uitgetekend.
Het ontwerp is dus ook van eigen hand en de staalconstructie structuur is ook door mij zelf ontworpen.
Deze tekeningen heb ik gemaild naar Jan Verhoef van adviesbureau WFO die mij over het verder te volgen traject geadviseerd heeft.

---

1 oktober 2002 milieu vergunning aangevraagd  bij de gemeente Zijpe.

Nieuwsberichten in de krant van Gemeente Zijpe 15-11-2002

Verleende bouwvergunningen en positieve reacties op melding van een bouwvoornemen.
Burgemeester en wethouders van de gemeente Zijpe delen mede dat de volgende bouwvergunningen en positieve reacties op melding van een bouwvoornemen zijn verleend: 227 bouw van een bedrijfsruimte Nijverheidsweg 27 te Schagerbrug (verzonden 12 november 2002)

---

Bouwkundig adviesbureau Sjaak Schouten heeft de bouwkundige tekeningen gemaakt en de bouwvergunning aangevraagd.

Er is een sondering gemaakt om de hoeveelheid palen en de belasting van deze palen te kunnen berekenen. De sondering is gedaan door Geomechanica op 20-6-2002

Jos en Aart sluiten de drainage en de hemelwaterafvoer aan op 2-5-2003

Adviesbureau WFO heeft de opdracht gekregen om de staalbouw productie tekeningen te maken en te berekenen.  www.adviesburowfo.nl

Fundering is uitgegraven en perceel bouwklaar gemaakt door ons zelf, datum 5-5-2003

Eerste symbolische paal geslagen 12-7-2003, de echte heistelling was stuk. Deze was echter wel voor deze dag besteld. Viel me erg tegen van Glorie maar de machine was stuk gegaan.

Nico heeft mij geholpen met het uitzetten en is hier piketpaaltjes in de grond aan het slaan voor het heien 7-8-2003.

Eerste palen worden aangevoerd op een vrachtwagen van Boterbloem 11-8-2003

Eerste paal geslagen 11-8-2003

Glorie Heiwerken uit Alkmaar  heeft de opdracht gekregen voor het leveren en heien van de 163 palen van 250 x 250 mm lengte 16,25 meter.  www.glorie.nl

Koppensnellen van de funderingspalen is gedaan door Brugman winkel ( 61 stuks ) en het vloerenveld heb ik zelf met de hamer gedaan ( 101 stuks )

Bekisting timmeren door Veuger uit Sint Maartensbrug ( Jan-Arie en Erwin ) 25-9-2003

Beton storten voor fundering  29-9-2003

Frank Mulder voor kranen bij betonstorten.  www.frankmulder.nl

Marco Wisse als hulp bij ontkisten en storten.

Martien vd Poel voor grondwerkzaamheden. Martien heeft ons ook geholpen met aanvoer van zand om terrein op te hogen.  3-10-2003.

• Er komen achter aan de achterzijde 2 nooddeuren ( naar buiten toe openslaand )  en 3 kozijnen ( met 1 vast raam en 1 openslaande buitenafmeting kozijn  1250 x 2700 mm  ).

• Er komen aan de voorkant 3 loopdeuren in en 6 kozijnen

• In de bestaande loods is de breedte van deurkozijn 1000 mm en de doorgang is 2070 x 850 mm en in de nieuwe loods wil ik liever iets bredere deuren ( kan ik er makkelijker met mijn motor door ).

• In de kopgevel naar de Schagerweg toe  6  kozijnen en geen deuren.

• Regenpijp uit 1 stuk heeft voorkeur maar dit zal technisch moeilijk worden dus zal het wel uit 2 of 3 stukken worden.

• Overheaddeuren 4,5 meter x 4,5 meter kleur ral 3011.

• Ramen gewoon dubbel glas.

• Loopdeuren aan de voorzijde 1100 x 2200mm, kleur kozijn wit en kleur deur rood.

• Buitenafmetingen lengte en breedte gelijk aan bestaande loods  40 x 25 meter

• In de achtergevel komt een rookgasafvoer van tussen 150 en 180 mm

• In het dak een aantal licht platen net zo als in de bestaande loods en een dak raam dat open kan van circa een meter.

Staalbouw werkzaamheden uitgevoerd door ARLI b.v.

De staalbouw hebben we zelf gemaakt omdat het normale werk te kort is.

Tevens is het leuk om je eigen staalbouw te maken ( 75 ton )

Spaansen heeft zand geleverd en Arjan heeft dat zelf in de bouwput geschept 50% met de schep en 50% met de atlas van Pieter Nierop

Extra verf voor stalen balken is besteld bij zandleven coatings ( 100 liter + 80 liter + 100 liter )

Alle windverbanden zijn klaar en verzinkt. 12-1-2003

14-1-2004 houten balken voor gordingen in dak zijn besteld bij Pontmeyer.

14-1-2004 kunststof kozijnen zijn bestel bij Veuger en zijn van  fabrikaat schipper



eind november 2003.

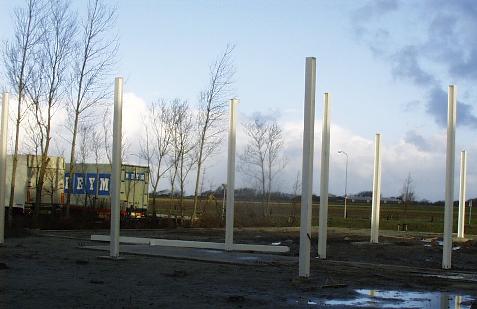

begin december 2003.

Eind december.

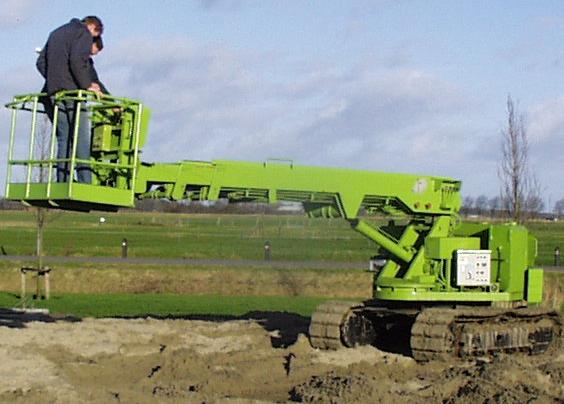

Ik heb in december 2003 een voor deze bouw perfecte hoogwerker gekocht.

En wij hebben zeer veel plezier van deze machine gehad tijdens de bouw en de machine is in 2005 weer verkocht.

Als u ook een hoog gebouw gaat maken koop dan een hoogwerker want het is veel veiliger werken met zo'n ding en als je de machine lang nodig heb is kopen voordeliger dan huren.

In december en januari 2004 heeft ARLI b.v. de circa 75 ton ijzer weten om te construeren tot staal constructie.

De conservering hebben Roy en Kevin gedaan met de roller en kwast ( meer dan 400 liter )

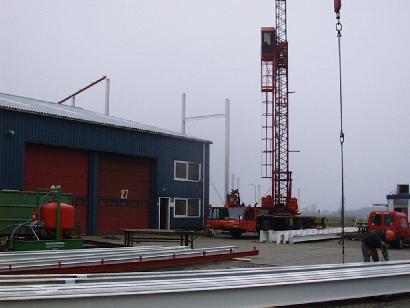

begin februari 2004.

Staal heeft arli bv gemaakt en ging uit de fabriek in de verf zo in de montage.

eind februari 2004.

Houten gordingen hebben we zelf gemonteerd.

De buitenste gording heb ik op maak laten zagen ( parallellogram) zodat dak en wand er vlak op vast gemonteerd konden worden.

De houten gordingen zijn voor de helft gemonteerd met houtdraadbouten en de andere helft met slotbouten.

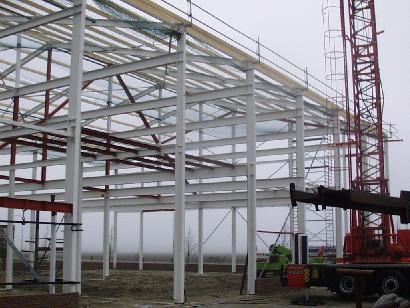

begin maart 2004.

De metselaars van metselbedrijf Ruud Admiraal uit Schoorl, eind maart 2004.

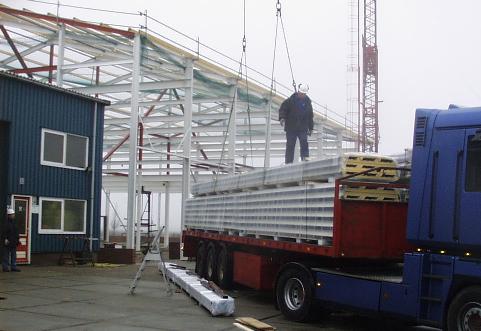

Begin dak montage door Toes montage bv uit Schagen.  www.toesmontage.nl

eind dak montage door Toes en begin montage binnendozen op achterwand.

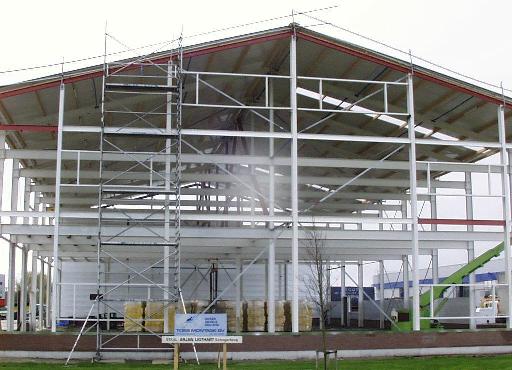

begin april 2004.

Hier word de gevel voorzien van een dik pak isolatie en de buiten beplating, eind april 2004.

Eind juni 2004 hebben we water, stroom en riool onder de vloer in gegraven.

Begin juli is de vloer geïsoleerd met folie en piepschuim en daarna hebben we 15 ton betonijzer er in gelopen.

Daarna is er door installatie bedrijf  Ivar Noorman 3,5 kilometer vloerverwarmingsbuis er in gewerkt.

Daarna is er op 13 juli 2004 door Fons en Herman Dekker + Medewerkers circa  200 ton beton  vlak gestreken.

Dit beton is er in gepompt door Firma Koeman met de prima machinist Klaas Veldhuizen.

Daarna zijn er door  5 Crawford overheaddeuren gemonteerd door een montage bedrijf.

In dak hebben we vier extra rijen houten balk er in gezet voor extra stevigheid in het dak zodat deze niet gaat lekken of er af waait.

September 2004 voor het gebouw terrein vlakken en opruimen.

Oktober 2004 aan de achterzijde van het gebouw het terrein opgeruimd en hemelwater afvoer aansluiten.

 November 2004 we zijn begonnen met de bouw van de lift en een eerste stuk zolder.

December 2004 toen hebben we de huisnummering op de deur geplakt en hebben we de regenpijpen opgehangen.

Voor de nieuwbouw hebben we stukje bij beetje het terrein voorzien van bestrating.

De onderstaande bedrijven hebben de werkzaamheden hier naar tevredenheid van ons uitgevoerd.

Toes	Schagen	Dak en wanden
WFO	Wervershoof	Constructietekeningen en berekeningen
Glorie	Alkmaar	Heibedrijf
Dekker	Stolpen	Betonvloer
Veuger	Sint Maartensbrug	Kozijnen en funderingsbalk storten
Admiraal	Schoorl	Metselen en voegen
ARLI	Schagerbrug	Staalbouw en montage

Al met al was het veel werk......

Klik voor meer info over de bouw van de zolder op 5 meter hoogte in het gebouw in 2005 op http://www.ligthart.nl/nieuwbouw2005.html
